棒グラフと折れ線グラフのように、違う種類のグラフが重なった「複合グラフ」。
作り方は「2軸グラフ・複合グラフの作り方--棒グラフと折れ線が重なったグラフ」でご紹介しています。
ところが、作ったはいいものの、折れ線グラフになってほしいものが棒グラフになってしまったり、棒グラフになってほしいものが折れ線グラフになってしまう、ということが起こってしまうことも。
そんな時には、これからご紹介する方法で編集すればOK。
棒グラフも、折れ線グラフも、同じ「軸」であらわしている場合でも、
棒グラフと折れ線グラフとで、別の「軸」であらわしている場合でも、操作方法は同じです。
棒と折れ線の入れ替え
まずはグラフエリアを選択し、
［グラフツール］の［デザイン］タブ、［グラフの種類の変更］ボタンをクリックします。

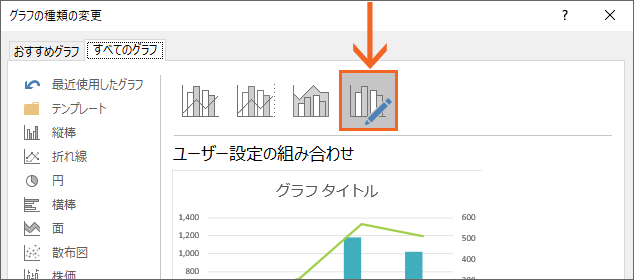

表示されたダイアログボックスで、［ユーザー設定の組み合わせ］が選択されていることを確認します。

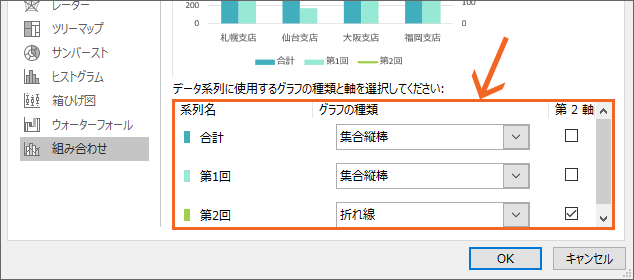

ダイアログボックスの下部で、どれが棒グラフで、どれが折れ線グラフになっているのかが確認できます。

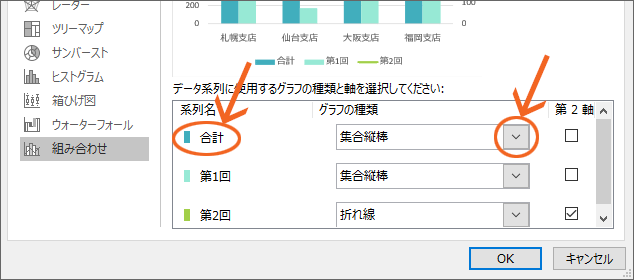

今回の例では、「合計」が棒グラフになってしまっていて、これを折れ線グラフに変更したいので、「合計」の［▼］をクリックし、

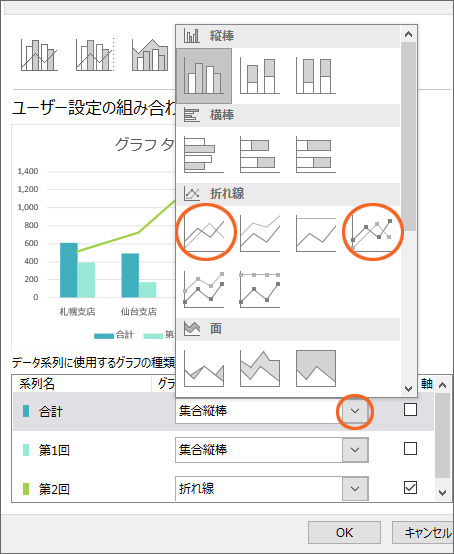

一覧から折れ線グラフの種類を選びます。
マーカーの無い折れ線グラフにしたいのなら［折れ線］を、マーカー付きの折れ線グラフにしたいのなら［マーカー付き折れ線］をクリックで選択します。

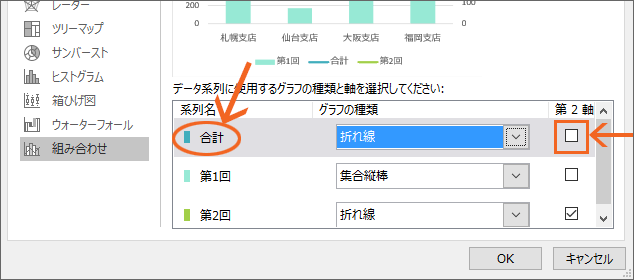

また、その折れ線グラフが、棒グラフと同じ軸を使って表したいのであれば、［第2軸］のチェックは外し、

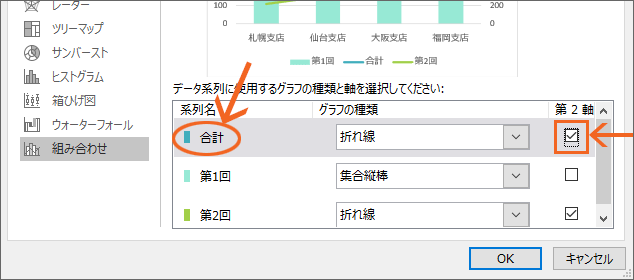

折れ線グラフは、棒グラフとは別の軸を使って表したいのであれば、［第2軸］にチェックを付けておきます。
今度は更に、棒グラフにしたいのに、折れ線グラフになってしまっているものを修正します。

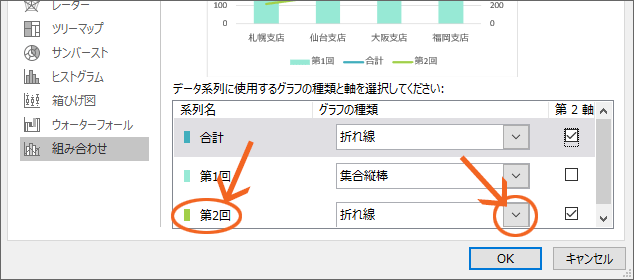

今回の例では、「第2回」が折れ線グラフになってしまっていて、これを棒グラフに変更したいので、「第2回」の［▼］をクリックし、

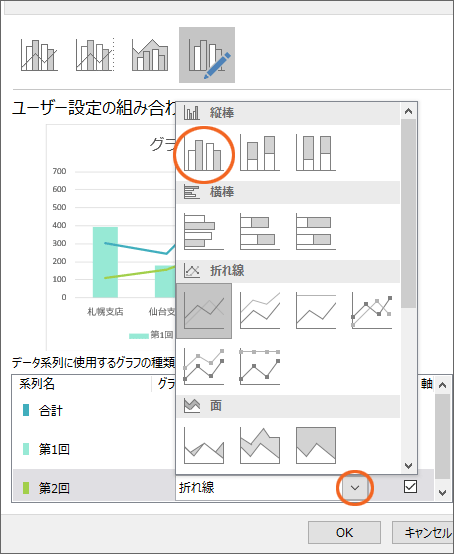

一覧から［集合縦棒］をクリックで選択します。
もちろん、ご自分が作業されているグラフに合わせて、「積み上げ縦棒」などを選んでも構いません。

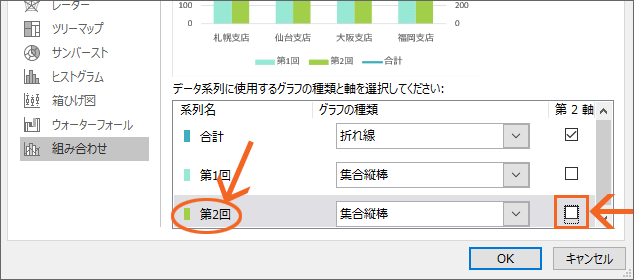

更に、棒グラフと折れ線グラフの両方を同じ軸であらわす場合は第2軸自体が必要ありませんし、別の軸で表す場合でも、先ほど折れ線グラフで第2軸を使うよう設定したので、棒グラフは主軸であらわされるよう、［第2軸］のチェックは外しておきます。
［OK］ボタンをクリックすると、
棒グラフと折れ線グラフを入れ替えることができました！
グラフの色が変わったように感じますが、
変更前も「合計」が青、「第2回」が黄緑です。
それぞれを表す色は変わっていないものの、棒グラフを折れ線グラフに、折れ線グラフを棒グラフに変更したため、色の分量が変わったので、色が変わったように見えるだけです。
もちろん、気に入らなければ、好みの色に変更すればOKです。
