図形の配置・整列の合わせ技

解説記事内の画像はWord 2010のものですが、操作方法は下記のソフト、下記のバージョンで同じです。
  • Word 2010, 2007
  • Excel 2010, 2007
  • PowerPoint 2010, 2007

下記のページで、図形の配置・整列に関する操作をひと通り見ていただきました!

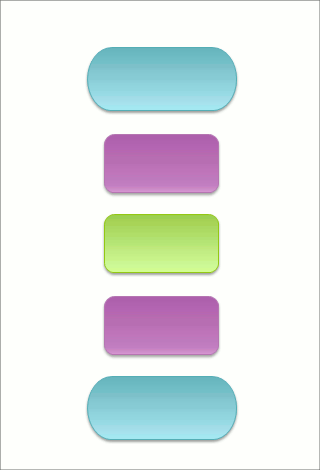

図形の配置・整列の合わせ技の操作画像-08 このページでは、複数の図形の中心位置を揃え、更に各図形間の距離を一定にした、左のような、いろんな所でよく見る図解表現を作ってみます。

ものすごく丁寧に操作しないと、こんなキチンとならないのでは・・・と心配になった方、そんな心配はご無用です!
上記のページでご紹介した配置・整列の機能を使って、パッパッパッ〜のチャッチャッチャッ〜で終わります(笑)。

でもその前に、まだ図形の配置・整列(準備編)のページでご紹介している下準備が終わっていない方は、まずはそちらからお願いします!

さっそく操作!

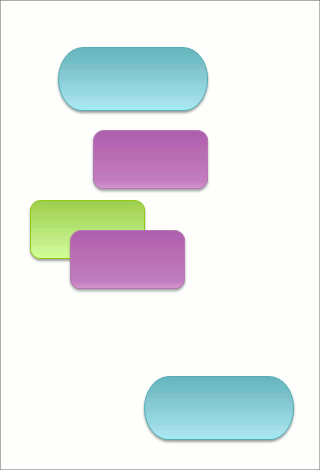

図形の配置・整列の合わせ技の操作画像-01 まずは必要な図形を描きます
同じ形の図形が何個も必要ならば、1個描いて、その図形をコピーすればOKですね。

そして、描く時から超ナーバスになって、位置を気にしながらキチッキチッと描いている方を、たまにお見かけしますが、そんなにマウスを持つ手にチカラを込めながら、ナーバスに操作する必要はありません。
今は必要な図形を描くことだけに集中して、図形の位置は適当でOKですヨ。

図形の配置・整列の合わせ技の操作画像-02 必要な図形を描き終わったら、早速キレイに並べていきます!
まず、各図形間の距離を一定にするため、[上下に整列]の機能を使いたいと思うのですが、その前に

上下に整列]は、一番上と一番下にある図形の位置はそのまま、その間にある図形が動いて、図形間の距離が一定になる機能です。

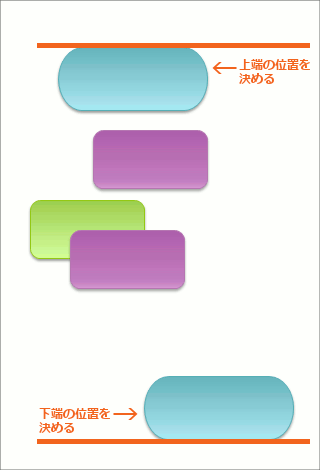

ということは、一番上の図形と一番下にある図形が基準となるわけですから、一番上にある図形を動かして上端の位置を決め、一番下にある図形を動かして下端の位置だけを決めてしまいます。

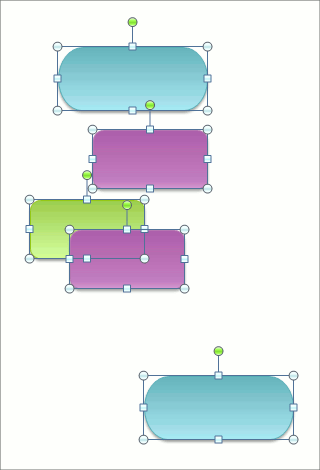

図形の配置・整列の合わせ技の操作画像-03 図形をすべて選択し、[上下に整列]をクリックすれば、

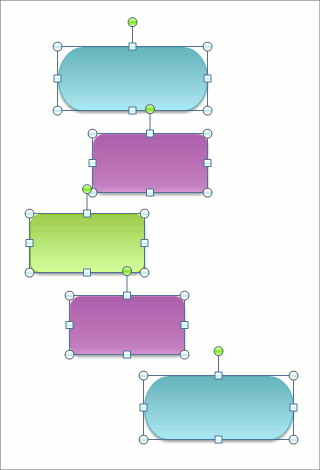

図形の配置・整列の合わせ技の操作画像-04 各図形の上下間の距離が一定になりました!

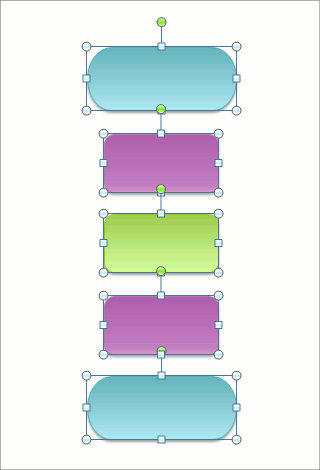

図形の配置・整列の合わせ技の操作画像-05 更にすべての図形が選択された状態のまま、[左右中央揃え]をクリックすれば、串刺しのようにキレイに並びました!

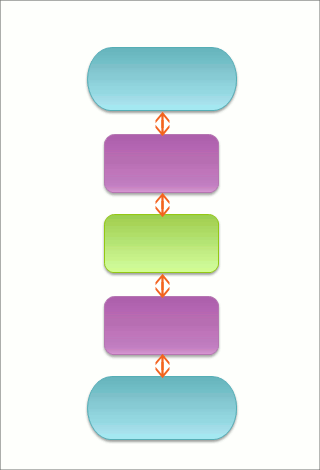

図形の配置・整列の合わせ技の操作画像-07上下に整列]で、図形間の距離を一定にし、

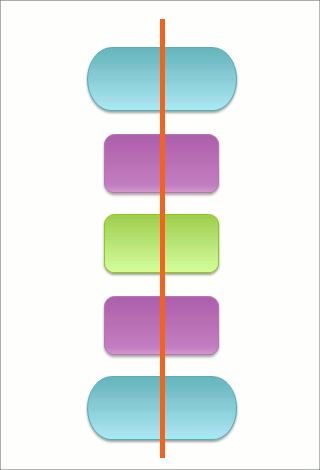

図形の配置・整列の合わせ技の操作画像-06左右中央揃え]で、左右の中心線の位置で揃える、パッパッパッ〜のチャッチャッチャッ〜で終わりました!(笑)
