系列が選択できない!複合グラフ作成のトラブル【Excel 2010・2007】

解説記事内の画像はExcel 2007のものですが、操作方法は下記のバージョンで同じです。
  • Excel 2010, 2007

系列が選択できない!複合グラフ作成のトラブル1 複合グラフ・2軸グラフの作成の要領でまずは全体を縦棒グラフとして作ったものの、いざ折れ線グラフにしたい系列を選択しようと思っても系列が無いっ!
でも、凡例を見てみると、折れ線グラフにしたい系列は確かにグラフの中に入っているんです。

系列を直接クリックで選択できない時には、[グラフの要素]ボックスが解決してくれます!
グラフを選択すると、[グラフツール]が表示されます。
[グラフツール]−[レイアウト]タブ、[現在の選択範囲]グループにある、下の図のものが[グラフの要素]ボックス。
系列が選択できない!複合グラフ作成のトラブル2

系列が選択できない!複合グラフ作成のトラブル3 [▼]をクリックし、一覧から選択したい系列を選ぶと・・・

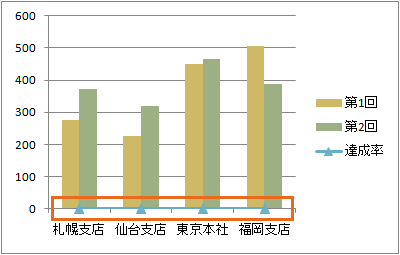

系列が選択できない!複合グラフ作成のトラブル4 見えていなかった系列を選択することができました!
要は、他の縦棒の系列に対して数値が小さすぎるため、存在するのに見えていなかっただけなんです。

あとは複合グラフ・2軸グラフの作成と同じ要領で、選択した系列のところで右クリック、[系列グラフの種類の変更]をクリックして、グラフの種類を変更すればいいわけですが、系列が見えづらいため右クリックしづらければ、やはりボタンを使います。

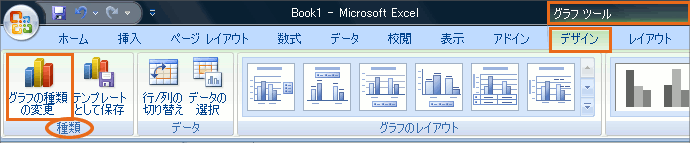

折れ線にしたい系列が選択されている状態で、[グラフツール]−[デザイン]タブ、[種類]グループの[グラフの種類の変更]ボタンをクリックして、
系列が選択できない!複合グラフ作成のトラブル5

系列が選択できない!複合グラフ作成のトラブル6 グラフの種類を変更することができます。

系列が選択できない!複合グラフ作成のトラブル7 更にその折れ線グラフ用に第2軸を設定するわけですが、折れ線グラフを選択した後、複合グラフ・2軸グラフの作成のように、右クリックでの操作がしづらければ、

[グラフツール]−[レイアウト]タブ、[現在の選択範囲]グループの[選択対象の書式設定]ボタンで、第2軸を設定するためのダイアログボックスを表示させることができます!
系列が選択できない!複合グラフ作成のトラブル8

[選択対象の書式設定]ボタンは、プロットエリアを選択している状態で押せば[プロットエリアの書式設定]ダイアログボックスが、系列を選択している状態で押せば[データ系列の書式設定]ダイアログボックスが表示される、という風に、現在選択しているパーツに合わせた書式設定ダイアログボックスが表示される仕組みになっているので、第2軸を設定する際は、第2軸に設定したい系列を選択した状態でこのボタンを押すことをお忘れなく!

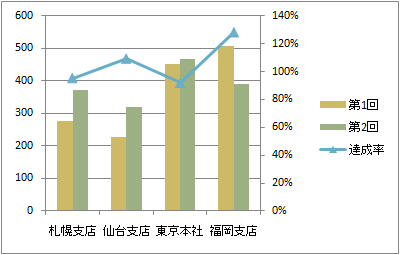

系列が選択できない!複合グラフ作成のトラブル9 これでトラブル解決!
複合グラフを作ることができました!
